VB系列-两端外螺纹-软密封锥阀芯-管式单向阀

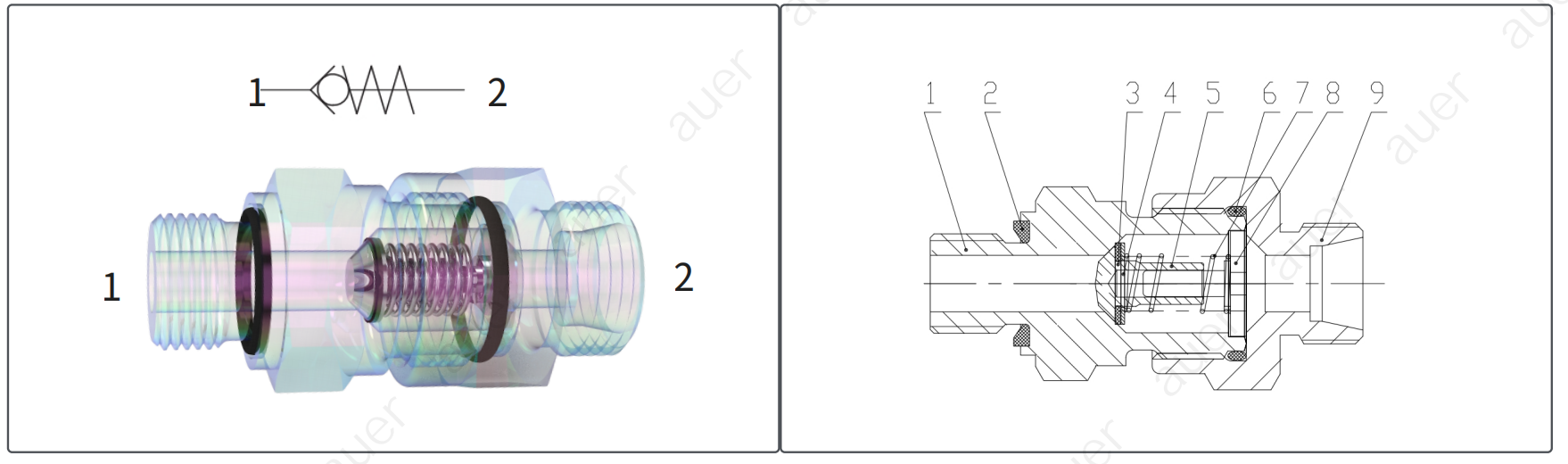

1.结构及原理

2. 特性

压力作用下使得流体从1流向2 ，而液体从2流向1时则反向密封，油液无法通过

通过90º锥阀芯和合成材料的密封环与锥阀座配合实现密封，阀芯开启具有定位，因此开启可靠，振动小，噪音低，阀体流通截面均匀。推荐的最大流速不超过8米/秒

2.1 开启压力：标准开启压力为0.5bar ，可提供 0.2，0.7，1 ，2 ，3 ，4， 5 ，6，7 bar，允许在+-20%内变化

2.2 理想工作温度：NBR:-·΅°C～+Ύ΅°C/ FKM :-Ί°C～+Ά΍΅°C/HNBR:-Ή΅°C～+Ά·΅°C

2.3 安装扭矩：参考4.参数里的扭矩说明，注：本体材料为碳钢，拧入件为钢件， 其他材料请联系auer工程师

2.4 油液清洁度：ISOΉΉ΅΋：ΆΎΎΎ标准 Ήμm/΋μm/ΆΉμm 19/17/14

2.5 auer提供阻尼单向阀，阻尼孔尺寸请联系auer工程师

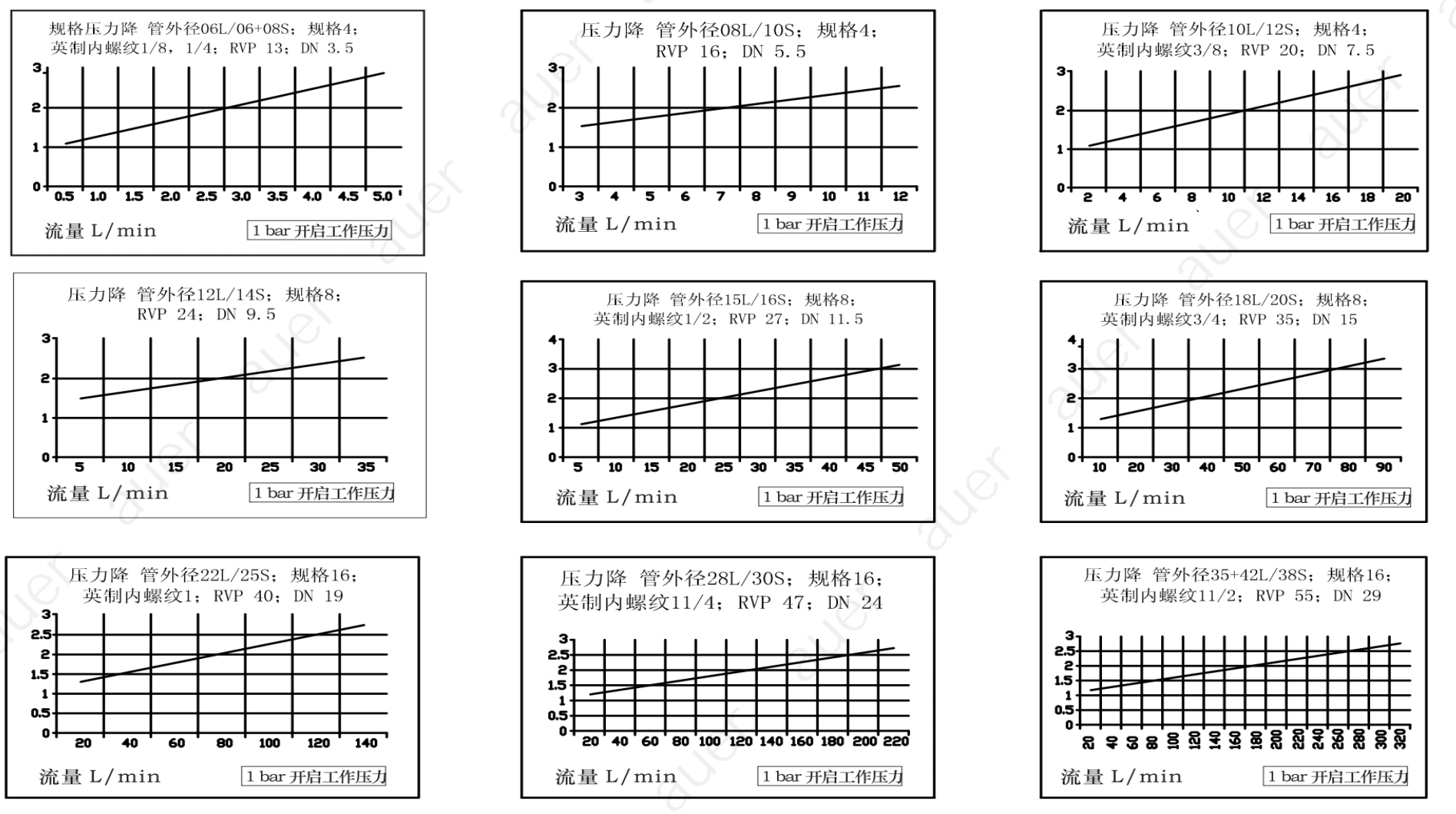

3.流量-压降曲线图

4.参数及型号说明
