DF系列-两端内螺纹-软密封锥阀芯-管式单向阀

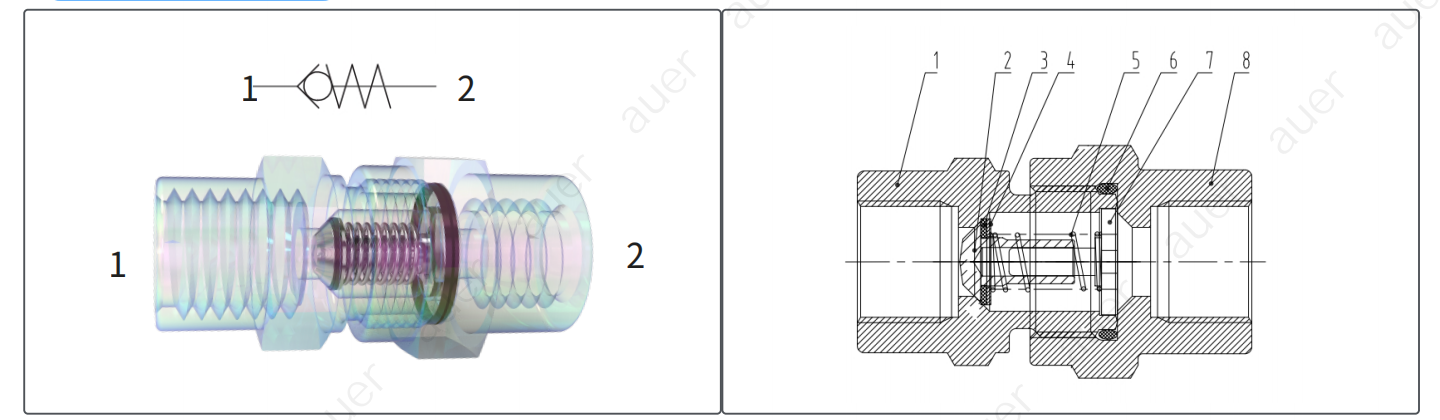

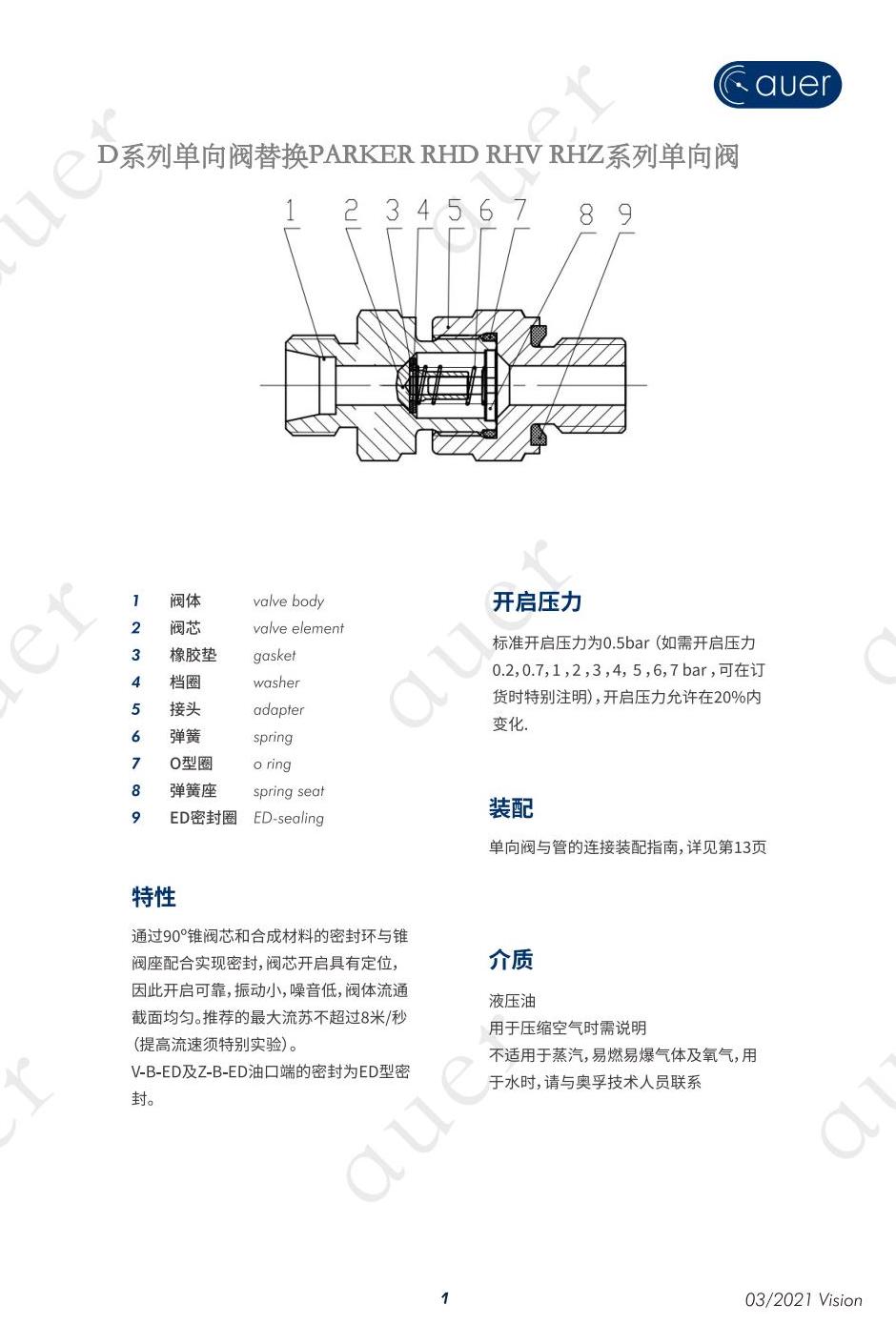

1. 结构及原理
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||
| 阀体 | 阀芯 | 胶垫 | 挡圈 | 弹簧 | O型圈 | 弹簧座 | 接头 | ||||||
2. 特性
压力作用下使得流体从1流向2 ，而液体从2流向1时则反向密封，油液无法通过
通过90º锥阀芯和合成材料的密封环与锥阀座配合实现密封，阀芯开启具有定位，因此开启可靠，振动小，噪音低，阀体流通截面均匀。推荐的最大流速不超过8米/秒
2.1 开启压力：标准开启压力为0.5bar ，可提供 0.2，0.7，1 ，2 ，3 ，4， 5 ，6，7 bar，允许在+-20%内变化
2.2理想工作温度：NBR:-20°C～+90°C/ FKM :-5°C～+180°C/HNBR:-40°C～+120°C
2.3安装扭矩：参考4.参数里的扭矩说明，注：本体材料为碳钢，拧入件为钢件， 其他材料请联系auer工程师
2.4油液清洁度：ISO4406：1999标准4μm/6μm/14μm 19/17/14
2.5 auer提供阻尼单向阀，阻尼孔尺寸请联系auer工程师

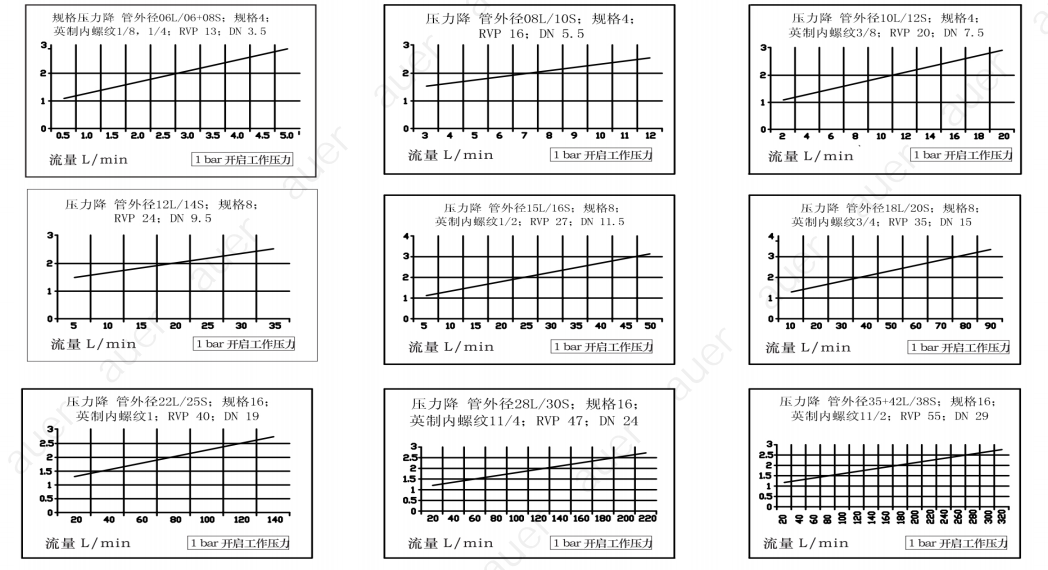

3. 流量-压降曲线图

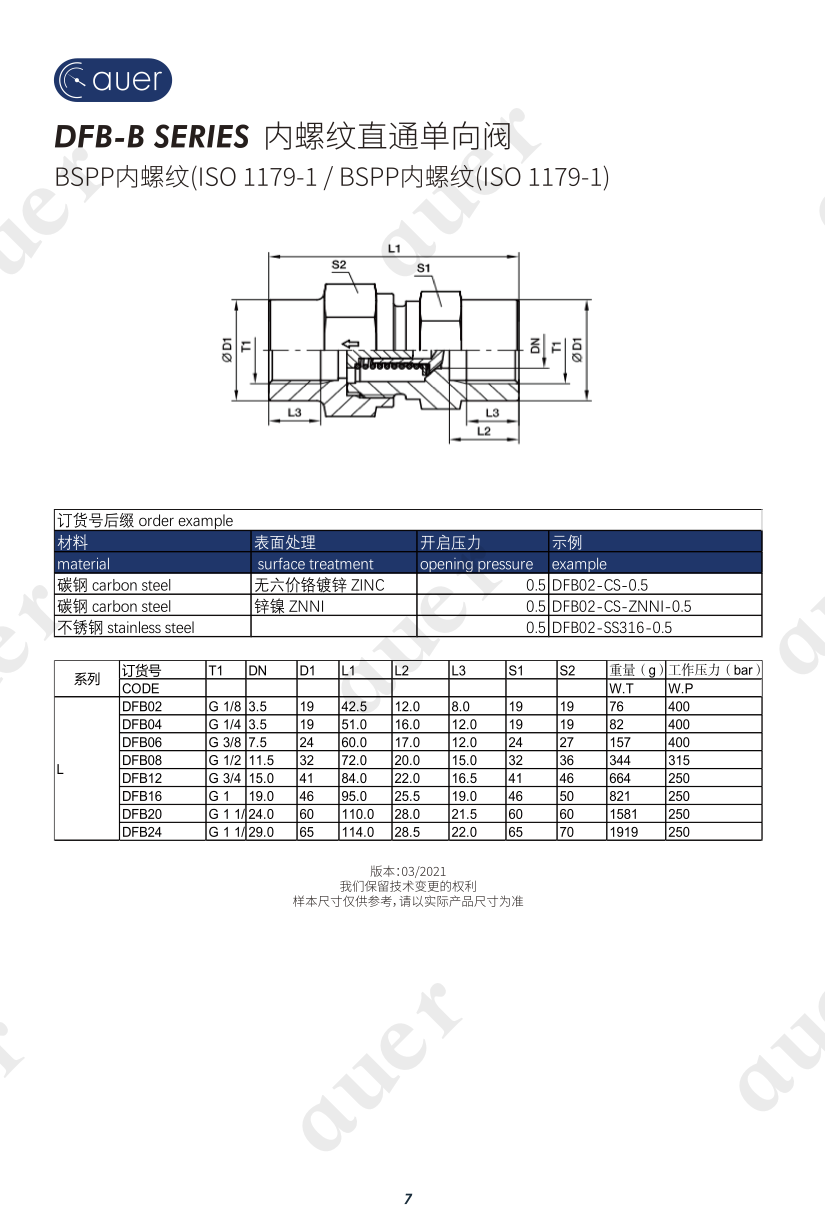

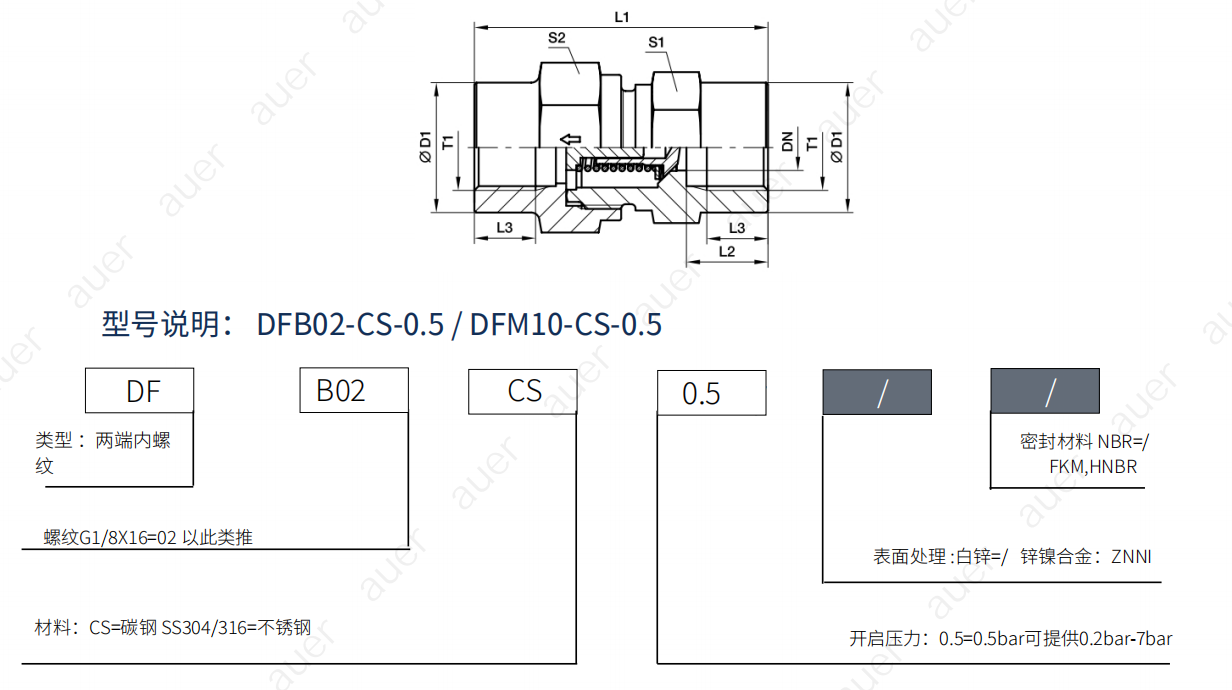

4. 参数及型号说明
| CODE | T1 THREAD | DN | D1 | L1 | L2 | L3 | S1 | S2 | W.T | W.P | |
| 型号 | 螺纹 | 通径 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | 重量(g) | 工作压力(bar) | |
| DFB02 | G1/8 | 3.5 | 19 | 42.5 | 12.0 | 8.0 | 19 | 19 | 76 | 400 | |
| DFB04 | G1/4 | 3.5 | 19 | 51.0 | 16.0 | 12.0 | 19 | 19 | 82 | 400 | |
| DFB06 | G3/8 | 7.5 | 24 | 60.0 | 17.0 | 12.0 | 24 | 27 | 157 | 400 | |
| DFB08 | G1/2 | 11.5 | 32 | 72.0 | 20.0 | 15.0 | 32 | 36 | 344 | 315 | |
| DFB12 | G3/4 | 15.0 | 41 | 84.0 | 22.0 | 16.5 | 41 | 46 | 664 | 250 | |
| DFB16 | G1 | 19.0 | 46 | 95.0 | 25.5 | 19.0 | 46 | 50 | 821 | 250 | |
| DFB20 | G11/4 | 24.0 | 60 | 110.0 | 28.0 | 21.5 | 60 | 60 | 1581 | 250 | |
| DFB24 | G11/2 | 29.0 | 65 | 114.0 | 28.5 | 22.0 | 65 | 70 | 1919 | 250 | |
| DFM10 | M10X1.0 | 3.5 | 19 | 42.5 | 12.0 | 8.0 | 19 | 19 | 76 | 400 | |
| DFM14 | M12X1.5 | 3.5 | 19 | 51.0 | 16.0 | 12.0 | 19 | 19 | 82 | 400 | |
| DFM16 | M16X1.5 | 7.5 | 24 | 60.0 | 17.0 | 12.0 | 24 | 27 | 157 | 400 | |
| DFM22 | M22X1.5 | 11.5 | 32 | 72.0 | 20.0 | 15.0 | 32 | 36 | 344 | 315 | |
| DFM27 | M27X2.0 | 15.0 | 41 | 84.0 | 22.0 | 16.5 | 41 | 46 | 664 | 250 | |
| EFM33 | M33X2.0 | 19.0 | 46 | 95.0 | 25.5 | 19.0 | 46 | 50 | 821 | 250 | |
| DFM42 | M42X2.0 | 24.0 | 60 | 110.0 | 28.0 | 21.5 | 60 | 60 | 1581 | 250 | |
| DFM48 | M48X2.0 | 29.0 | 65 | 114.0 | 28.5 | 22.0 | 65 | 70 | 1919 | 250 | |
