D系列单向阀产品说明
一 .单向阀的结构及原理

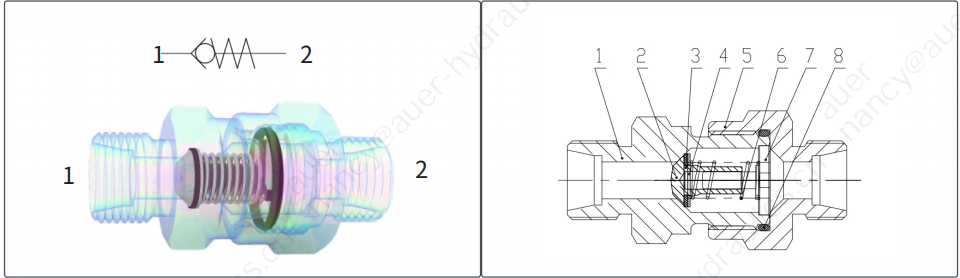

阀体 2.阀芯 3.橡胶垫 4.挡圈 5.接头 6.弹簧 7.O型圈 8.弹簧座
二 .单向阀的特性
压力作用下使得流体从1流向2 ，而液体从2流向1时则反向密封，油液无法通过
通过90º锥阀芯和合成材料的密封环与锥阀座配合实现密封，阀芯开启具有定位，因此开启可靠，振动小，噪音低，阀体流通截面均匀。推荐的最大流速不超过8米/秒
2.1.开启压力：标准开启压力为0.5bar ，可提供 0.2，0.7，1 ，2 ，3 ，4， 5 ，6，7 bar，
允许在+-20%内变化
2.2理想工作温度：NBR:-20°C～+90°C/ FKM :-5°C～+180°C/HNBR:-40°C～+120°C
2.3安装扭矩：参考4.扭矩说明,注：本体材料为碳钢，拧入件为钢件,
其他材料请联系auer工程师
2.4油液清洁度：ISO4406：1999标准 4μm/6μm/14μm 19/17/14
2.5 auer提供阻尼单向阀，阻尼孔尺寸请联系auer工程师

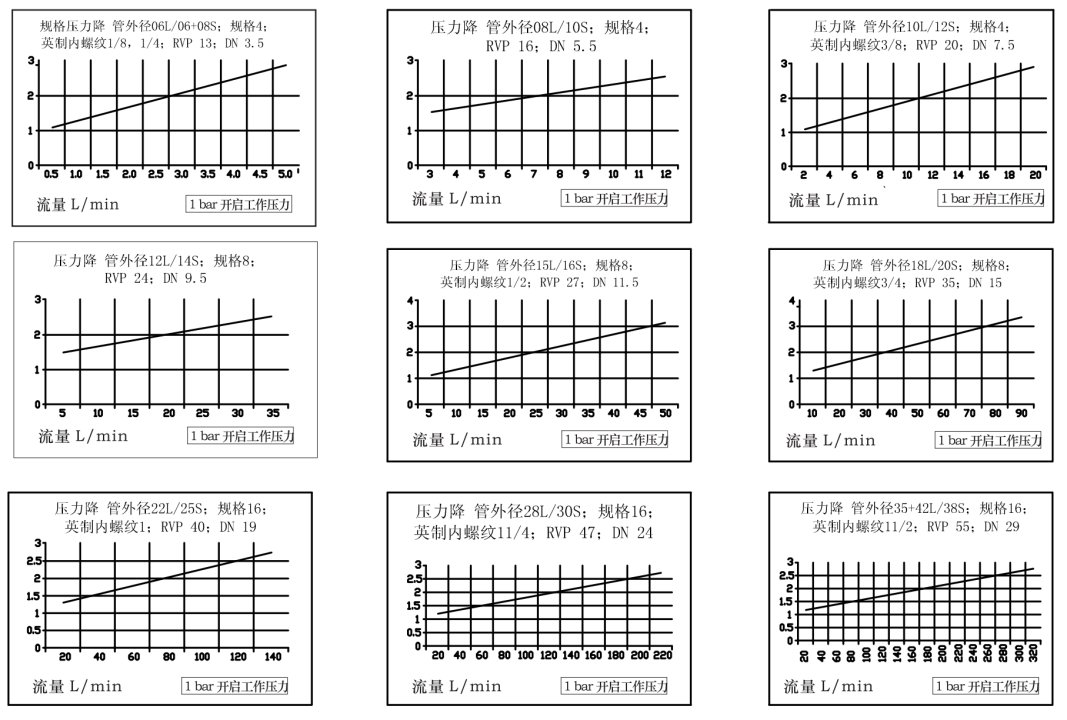

三 .单向阀的流量-压降曲线图
四 .单向阀的参数及型号说明

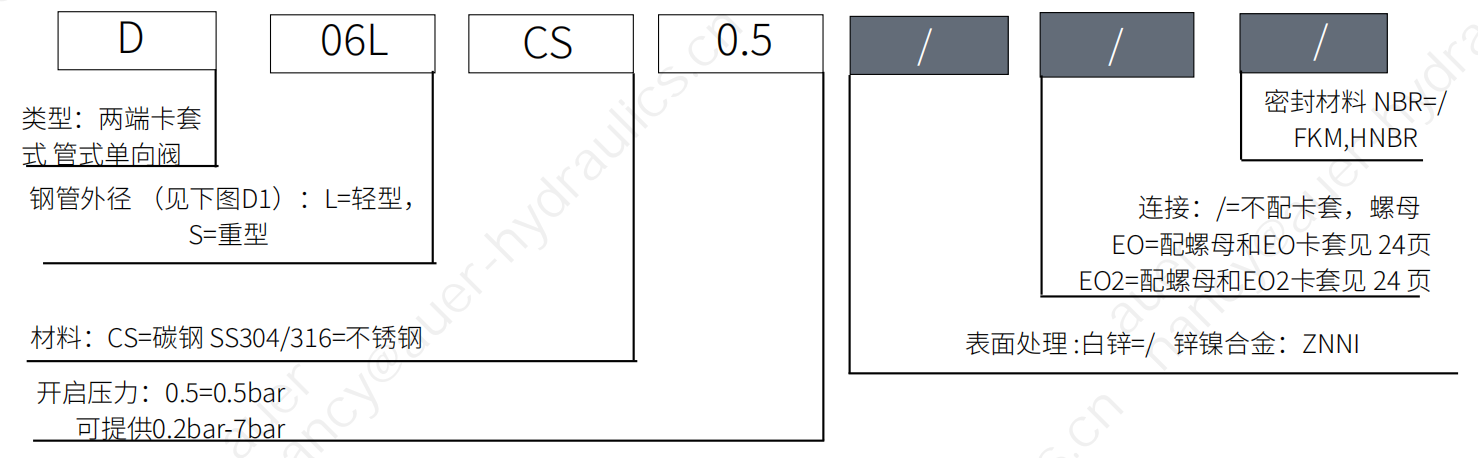

型号说明：D06L-CS-0.5

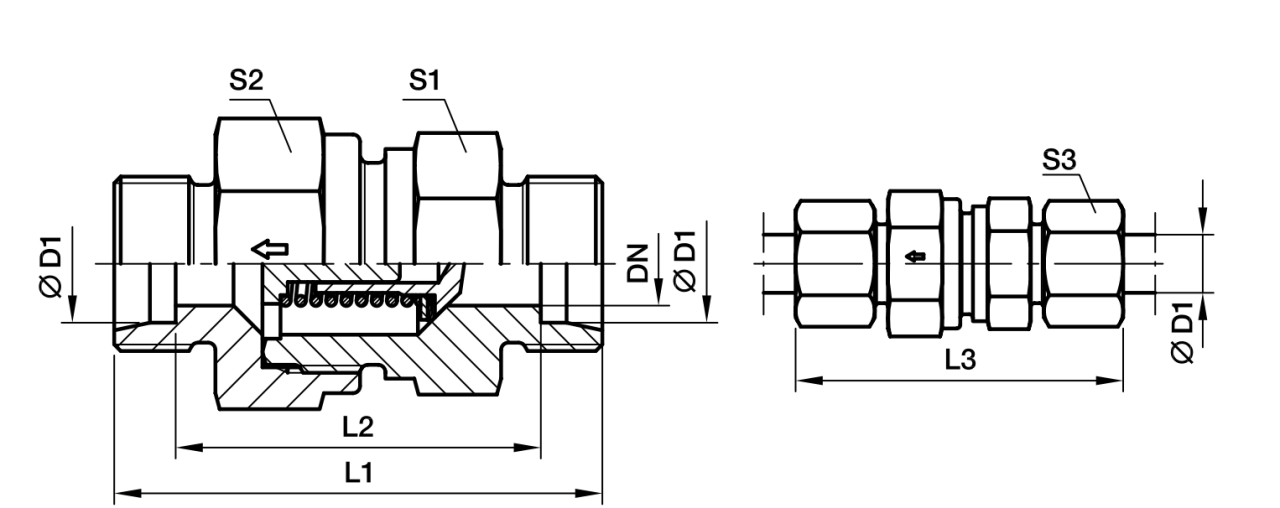

CODE | THREAD | D1 | DN | L1 | L2 | L3 | S1 | S2 | S3 | W.T | W.P |
型号 | 螺纹 | 钢管外径 | 通径 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | 重量（g） | 工作压力（bar） |
D06L | M12X1.5 | 6 | 3.5 | 43 | 29 | 58 | 17 | 17 | 14 | 46 | 400 |
D08L | M14X1.5 | 8 | 5.5 | 44 | 30 | 59 | 19 | 19 | 17 | 61 | 400 |
D10L | M16X1.5 | 10 | 7.5 | 55 | 40.5 | 69.5 | 22 | 24 | 19 | 104 | 400 |
D12L | M18X1.5 | 12 | 9.5 | 58 | 43.5 | 72.5 | 27 | 30 | 22 | 166 | 400 |
D15L | M22X1.5 | 15 | 11 | 62 | 47.5 | 77.5 | 27 | 32 | 27 | 192 | 400 |
D18L | M26X1.5 | 18 | 14 | 67 | 51.5 | 83.5 | 36 | 41 | 32 | 292 | 400 |
D22L | M30X2 | 22 | 18 | 77 | 61.5 | 93.5 | 41 | 46 | 36 | 472 | 250 |
D28L | M36X2 | 28 | 23 | 85 | 69.5 | 102.5 | 50 | 55 | 41 | 746 | 250 |
D35L | M45X2 | 35 | 29 | 96 | 74.5 | 117.5 | 60 | 65 | 50 | 1062 | 250 |
D42L | M52X2 | 42 | 29 | 96 | 74 | 119 | 65 | 70 | 60 | 1518 | 250 |
D06S | M14X1.5 | 6 | 3.5 | 48.5 | 34.5 | 63.5 | 19 | 19 | 17 | 70 | 420 |
D08S | M16X1.5 | 8 | 3.5 | 48.5 | 34.5 | 63.5 | 19 | 19 | 19 | 74 | 420 |
D10S | M18X1.5 | 10 | 5.5 | 55.5 | 40.5 | 72.5 | 22 | 24 | 22 | 121 | 420 |
D12S | M20X1.5 | 12 | 7.5 | 57.5 | 42.5 | 74.5 | 24 | 27 | 24 | 148 | 420 |
D14S | M22X1.5 | 14 | 9.5 | 64 | 47.5 | 82.5 | 27 | 32 | 27 | 218 | 420 |
D16S | M24X1.5 | 16 | 11 | 68 | 50.5 | 86.5 | 32 | 36 | 30 | 286 | 420 |
D20S | M30X2 | 20 | 15 | 76 | 54.5 | 97.5 | 41 | 50 | 36 | 506 | 420 |
D25S | M36X2 | 25 | 19 | 83 | 58.5 | 106.5 | 46 | 55 | 46 | 639 | 420 |
D30S | M42X2 | 30 | 24 | 97 | 69.5 | 122.5 | 60 | 60 | 50 | 1157 | 250 |
D38S | M52X2 | 38 | 29 | 108 | 75.5 | 136.5 | 65 | 70 | 60 | 1650 | 250 |
