WV系列-三通梭阀

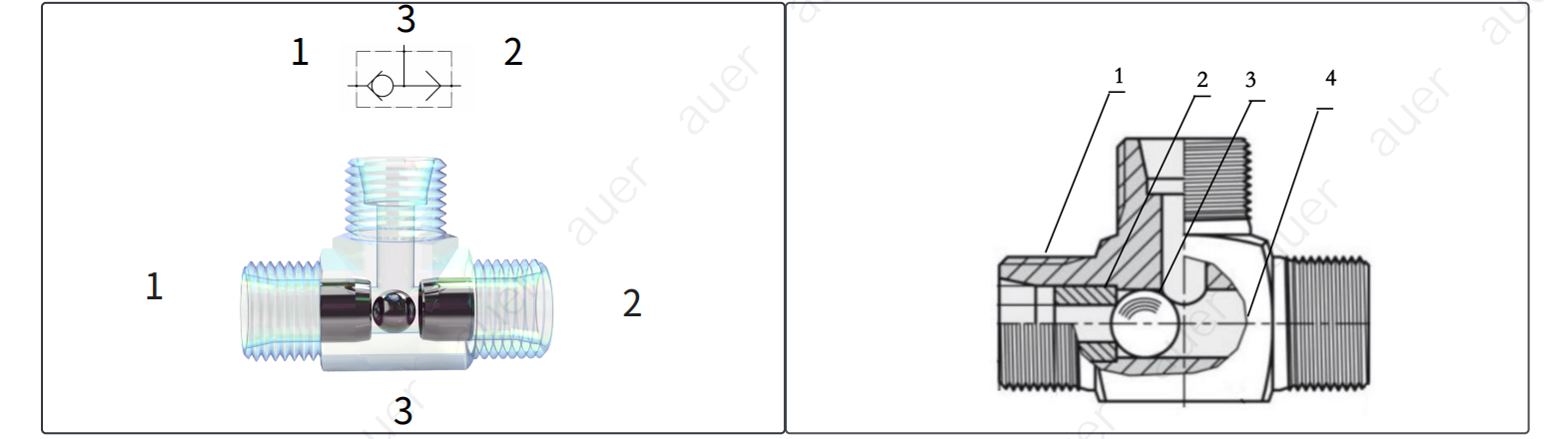

1. 结构及原理
| 1 | 2 | 3 | 4 | |||||||||||||
| 阀体 | 阀芯 | 钢球 | 阀芯 | |||||||||||||
2. 特性
当1的进向压力大于2时，流体从1流向3 ，2关闭，当2的进向压力大于1时，流体从2流向3，1 关闭，一般用于自动开启液压马达制动器；比较液压马达油口压力，压力高的油口与液压制 动器释放端连接。
3. 参数及型号说明

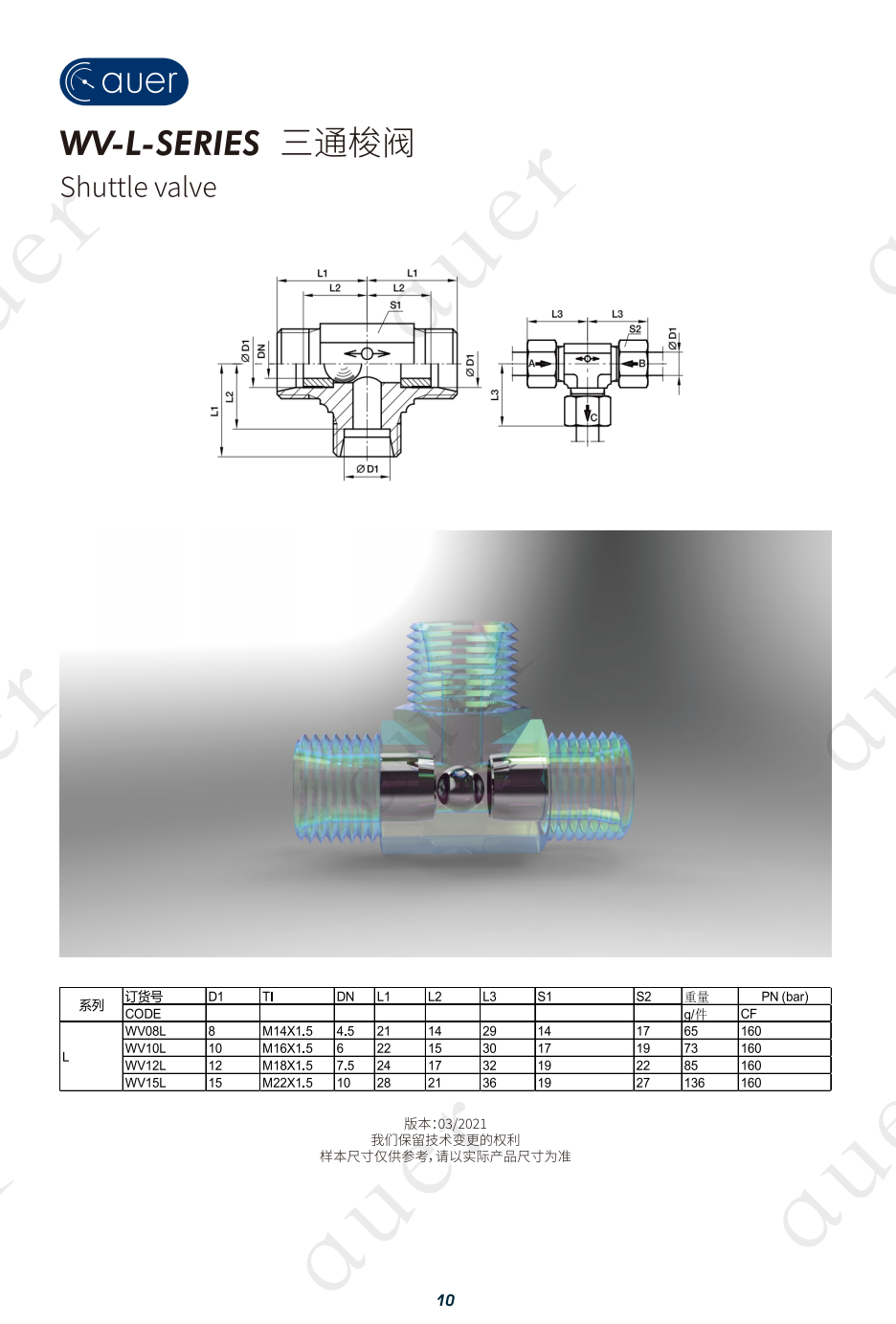

| CODE | TTHREAD | D1 | DN | L1 | L2 | L3 | S1 | S2 | W.P | W.T | |||||
| 型号 | 螺纹 | [mm] | [mm] | [mm] | [mm] | [mm] | I/min] | 工作压力(bar) | 工作压力(bar) | 重量(g) | |||||
| WVO8L | M14X1.5 | 8 | 4.5 | 21 | 14 | 29 | 14 | 17 | 160 | 65 | |||||
| WV10L | M16X1.5 | 10 | 6 | 22 | 15 | 30 | 17 | 19 | 160 | 73 | |||||
| WV12L | M18X1.5 | 12 | 7.5 | 24 | 17 | 32 | 19 | 22 | 160 | 85 | |||||
| WV15L | M22X1.5 | 15 | 10 | 28 | 21 | 36 | 19 | 27 | 160 | 136 | |||||
