CVD系列-硬密封锥阀芯-内置正向开启单向阀

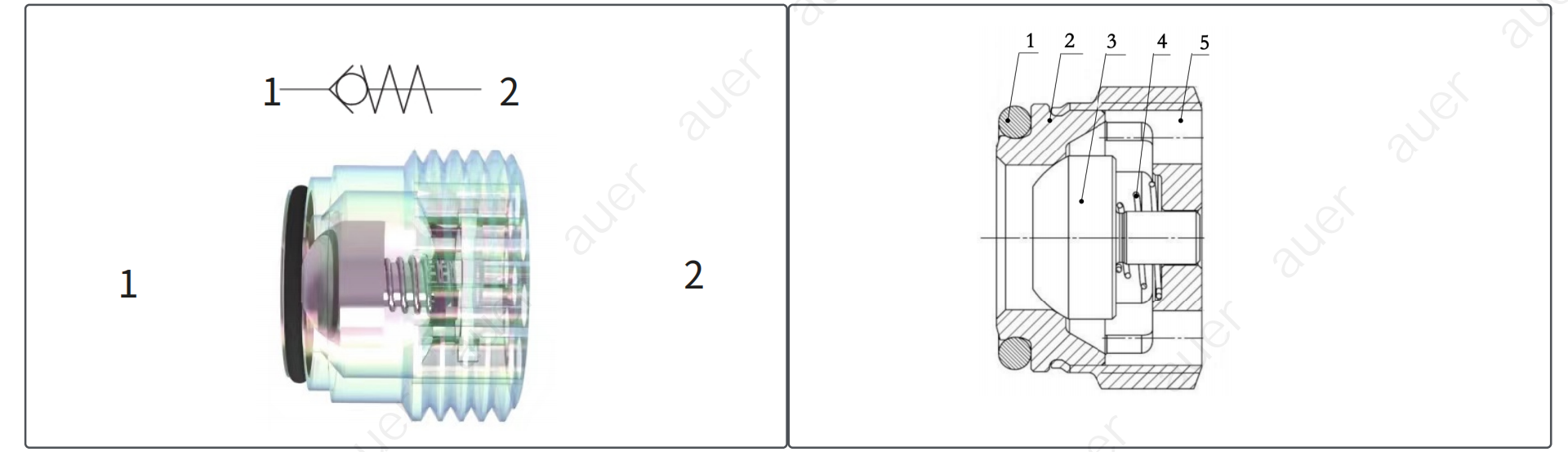

1. 结构及原理
| 1 | 2 | 3 | 4 | 5 | |||||||
| ○型圈 | 阀座 | 阀芯 | 弹簧 | 阀体 | |||||||
2. 特性
压力作用下使得流体从1流向2 ，而液体从2流向1时则反向密封，油液无法通过
通过90º锥阀芯和阀座配合实现密封
2.1 开启压力：标准开启压力为0.5bar，可提供 0.2，0.7，1，2，3，4， 5，6，7，8bar，允许在+-20%内变化，我司支持0开启压力单向阀，但安装使用必须竖直安装
2.2 理想工作温度：-40°C～+120°C
2.3 油液清洁度：ISO4406：1999标准4μm/6μm/14μm 19/17/1
2.4 auer提供阻尼单向阀，阻尼孔尺寸请联系auer工程师

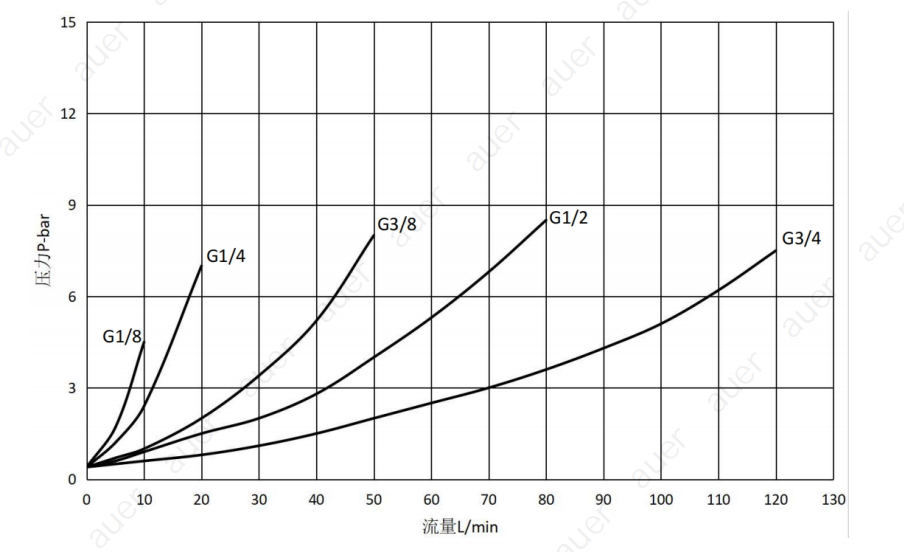

3. 流量-压降曲线图

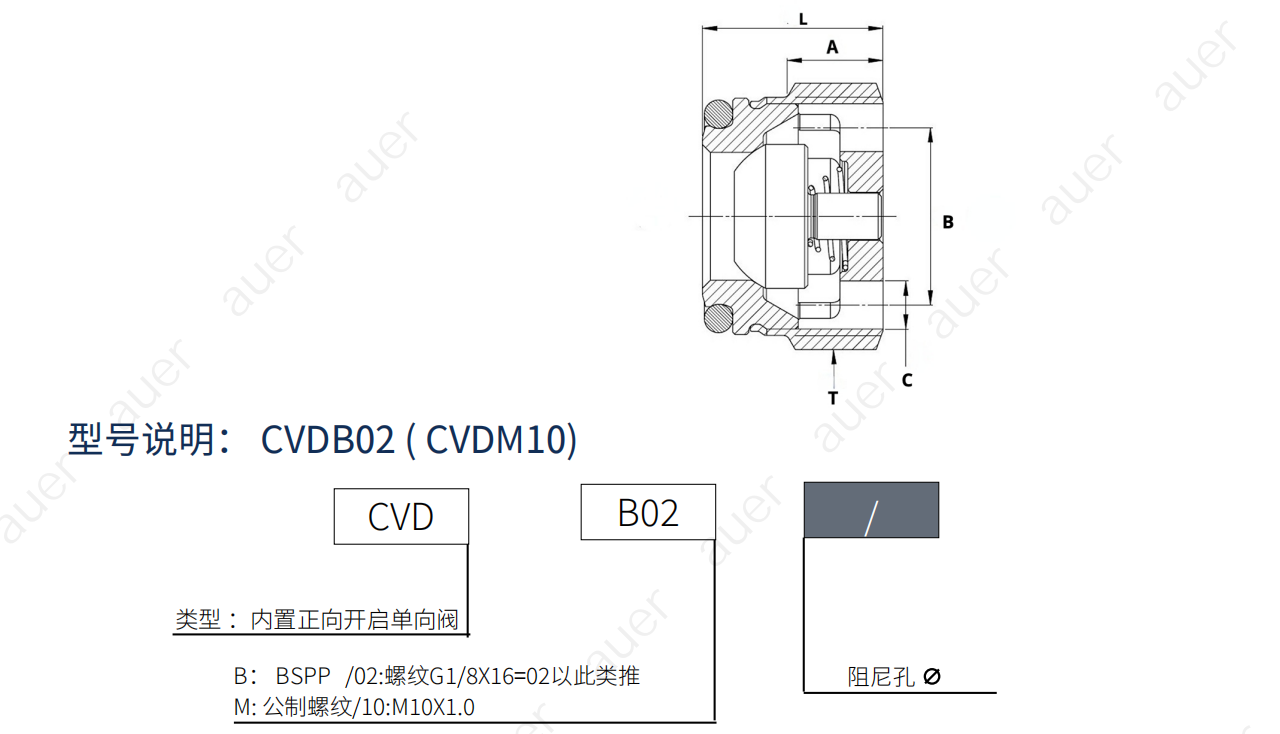

4. 参数及型号说明
| CODE | TTHREAD | TTHREAD | L | A | B | C | 流量 | W.P | W.T | ||||||
| 型号 | 螺纹 | 螺纹 | [mm] | [mm] | [mm] | [mm] | I/min] | 工作压力(bar) | 重量(g) | ||||||
| CVDB02 | G1/8 | M10X1.0 | 8.0 | 3.9 | Ø5.6 | 1.6 | 10 | 400 | 2 | ||||||
| CVDB04 | G1/4 | M14X1.5 | 10.2 | 5.5 | Ø8.4 | 022 | 20 | 400 | 5 | ||||||
| CVDB06 | G3/8 | M16X1.5 | 11.7 | 7 | Ø11.1 | 03.0 | 50 | 350 | 11 | ||||||
| CVDB08 | G1/2 | M22X1.5 | 13.5 | 7.9 | Ø13.5 | 23.8 | 80 | 350 | 19 | ||||||
| CVDB12 | G3/4 | M27X2.0 | 17.1 | 11.5 | Ø16.5 | 05.0 | 120 | 350 | 40 | ||||||

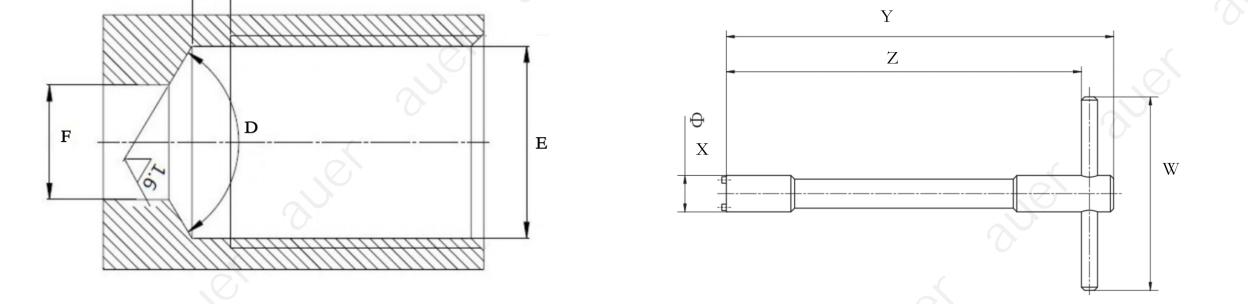

5. 安装说明
| CODE | D | E | F | G | x | Y | Z | w | 安装扭矩 | |||||||
| 对应型号 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Nm] | |||||||
| CVDB02 | 118 | Ø8.7 | 25 | 3 | Ø8.5 | 120 | 110 | 60 | 5 | |||||||
| CVDB04 | 118 | Ø11.6 | 27 | 3 | Ø11.3 | 120 | 110 | 60 | 6 | |||||||
| CVDB06 | 118 | Ø15.1 | 09 | 3 | Ø15 | 120 | 110 | 80 | 6 | |||||||
| CVDB08 | 118 | Ø18.8 | 012 | 3 | Ø18.6 | 120 | 110 | 80 | 10 | |||||||
| CVDB12 | 118 | Ø24.3 | 218 | 3 | Ø24 | 120 | 108 | 80 | 15 | |||||||
